# Struktura systemu

Boomerang 3 ma dwie hierarchiczne struktury:

* **Organizacja** — struktura administracyjna.
* **Infrastruktura** — struktura techniczna.

Obie struktury łączą się w **obiektach** i ich **punktach**.

### Organizacja

Organizacja opisuje, jak elementy systemu są pogrupowane administracyjnie.

Typowy układ:

* Grupy systemowe (najwyższy poziom) ![](https://2779310373-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F5hr6ouTb040u53MT7gjY%2Fuploads%2FzbrA3GyWPeFOW72EHEAI%2Fimage.png?alt=media\&token=37043c7f-ebb4-46b1-ab70-266f375d308e)
* Oddziały (poziom pośredni) ![](https://2779310373-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F5hr6ouTb040u53MT7gjY%2Fuploads%2FBd5syprjv29vfiTL4Aah%2Fimage.png?alt=media\&token=382f1b37-fbd6-4f1c-917b-61c83bc76116)
* Grupy i podgrupy (niższe poziomy)
  * Grupy główne (zielona ikona) ![](https://2779310373-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F5hr6ouTb040u53MT7gjY%2Fuploads%2FThJOp171y7zsxU7UGsrH%2Fimage.png?alt=media\&token=28405b57-0600-43b7-8b8e-32da05292ce6)
  * Podgrupy (niebieska ikona) ![](https://2779310373-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F5hr6ouTb040u53MT7gjY%2Fuploads%2Fp5ujofojLKZquJ5v0E4k%2Fimage.png?alt=media\&token=5dd879f5-597c-46f4-b0f1-74caebe2c3ab)

{% hint style="info" %}
Zakres widocznej struktury zależy od uprawnień. Zwykły użytkownik może widzieć tylko przypisane grupy i podgrupy.
{% endhint %}

### Infrastruktura

Infrastruktura opisuje elementy techniczne, które dostarczają pomiary i obsługują alarmy.

Przykładowe elementy infrastruktury:

* obiekty,
* bramki (GW),
* punkty pomiarowe,
* zakresy pomiarowe,
* moduły przekaźnikowe.

Zarządzanie infrastrukturą odbywa się z poziomu menu **Administrator** dostępnego tylko dla administratorów.

### Obiekty

Grupy i podgrupy w organizacji zawierają obiekty.

Obiekty łączą strukturę organizacji ze strukturą infrastruktury.

W systemie występują między innymi:

* Obiekty standardowe ![](https://2779310373-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F5hr6ouTb040u53MT7gjY%2Fuploads%2FBFwrBPjXIx4SpNJR6D57%2Fimage.png?alt=media\&token=36a5ba30-cc74-413e-8c4a-d6fbedb27abb) — mogą zawierać punkty pomiarowe i kontrolne.
* Obiekty transportowe ![](https://2779310373-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F5hr6ouTb040u53MT7gjY%2Fuploads%2FkOuwbDauT7KWMjhT0lYw%2Fimage.png?alt=media\&token=3eed1e10-235f-4998-a8da-d8e31fb997b9) — mogą zawierać punkty transportowe i kontrolne.
* Obiekty funkcyjne <img src="https://2779310373-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F5hr6ouTb040u53MT7gjY%2Fuploads%2FAPD2vbNjzJF221fkFvfr%2Fimage.png?alt=media&#x26;token=d7014d2e-576d-44fa-aa00-5361f1279f86" alt="Ikona obiektu funkcyjnego" data-size="line"> — zawierają tylko punkty kontrolne.
* Obiekty techniczne ![](https://2779310373-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F5hr6ouTb040u53MT7gjY%2Fuploads%2FjwYTVaG4OAkLxsPznA2e%2Fimage.png?alt=media\&token=12fac70a-ec85-46ac-9614-54a4196967f4) — zawierają punkty techniczne, np. bateria i jakość transmisji radiowej.

Więcej informacji znajdziesz na stronie [Widok obiektu](https://help.boomerang3.com/boomerang-3-instrukcja-obslugi-uzytkownika/dashboard/object_view).

### Punkty

Punkty są przypisane do obiektów.

W zależności od typu obiektu i konfiguracji możesz spotkać punkty pomiarowe, transportowe, kontrolne oraz techniczne.

Typy punktów i ich ikony opisano na stronie [Typy punktów](https://help.boomerang3.com/boomerang-3-instrukcja-obslugi-uzytkownika/dashboard/object_view/typy-punktow).

### Jak przeglądać strukturę na pulpicie

Struktury systemu  są definiowane przez administratora systemu.&#x20;

Odzwierciedlają one Twoją organizację oraz nazewnictwo punktów pomiarowych i kontrolnych.

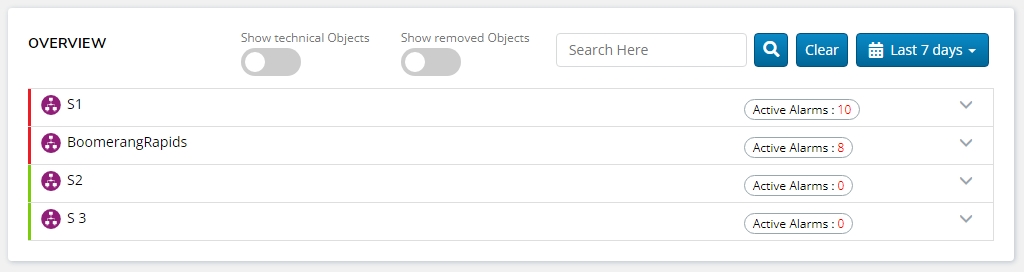

Struktura systemu jest widoczna w części poglądowej [Pulpitu](https://help.boomerang3.com/boomerang-3-instrukcja-obslugi-uzytkownika/dashboard).

<figure><img src="https://2779310373-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F5hr6ouTb040u53MT7gjY%2Fuploads%2FHUr787OaX0Ci2hRAXjXH%2Fimage.png?alt=media&#x26;token=b6d5cfac-1c00-4f99-a377-b50b226548f7" alt="Struktura systemu widoczna na pulpicie"><figcaption></figcaption></figure>

{% stepper %}
{% step %}

### Otwórz pulpit

Jeśli jesteś w innym widoku, wróć na pulpit ikoną pulpitu w panelu nawigacji.
{% endstep %}

{% step %}

### Rozwiń element organizacji

Kliknij nazwę lub ikonę elementu (np. oddziału lub grupy), aby wyświetlić elementy niższego poziomu.
{% endstep %}

{% step %}

### Przejdź do obiektu i punktów

Rozwijaj strukturę do momentu, aż zobaczysz obiekt.

Po rozwinięciu obiektu zobaczysz listę jego punktów.
{% endstep %}
{% endstepper %}

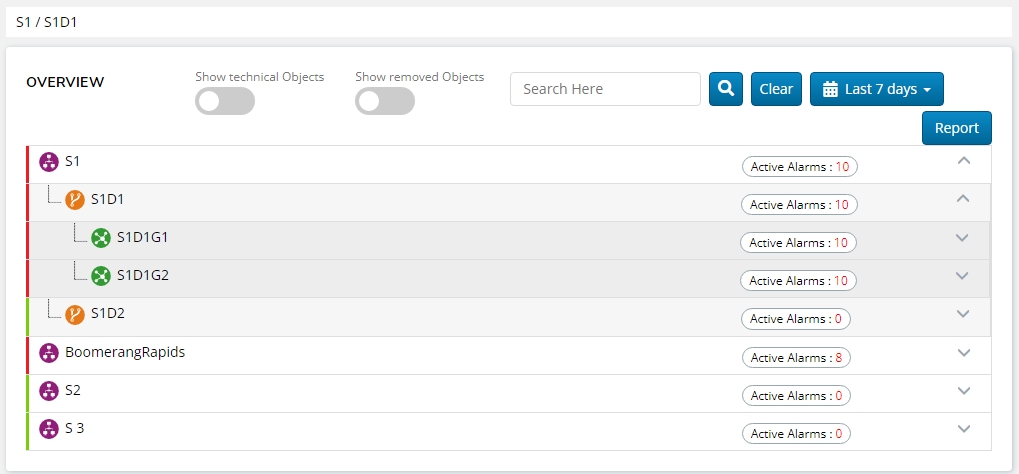

Przykład rozwiniętej struktury (oddział z grupami głównymi) gdzie grupa systemowa `S1` zawiera 2 oddziały, `S1D1` i `S1D2`. Oddział `S1D1` został rozwinięty i widoczne są jego 2 grupy główne, `S1D1G1` i `S1D1G2`.

<figure><img src="https://2779310373-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F5hr6ouTb040u53MT7gjY%2Fuploads%2F0YyDueFm2kXfkeqVuGPY%2Fimage.png?alt=media&#x26;token=2fb50106-e5eb-4c82-82c5-a60ffd51bd29" alt="Przykład rozwiniętej struktury organizacji"><figcaption></figcaption></figure>

Przykład widoku grupy `S1D1G1` z obiektem `S1D1O1` i jego 3 punktami:

<figure><img src="https://2779310373-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F5hr6ouTb040u53MT7gjY%2Fuploads%2FOxLCz1XLWSOCPImajrn9%2Fimage.png?alt=media&#x26;token=381cdba4-3b57-479f-a48d-ffcc5ce24889" alt="Przykład grupy z obiektem i punktami"><figcaption></figcaption></figure>

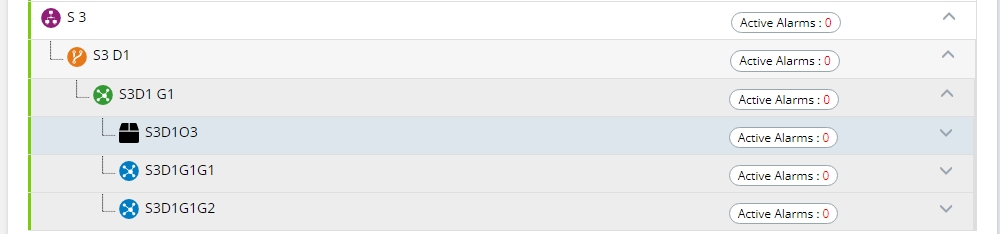

Przykład struktury z podgrupami:

<figure><img src="https://2779310373-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F5hr6ouTb040u53MT7gjY%2Fuploads%2FiUxRIwg1eKlyF7Lel3va%2Fimage.png?alt=media&#x26;token=57330bec-5942-45d4-a075-1dd0ae00e6f0" alt="Przykład struktury z podgrupami"><figcaption></figcaption></figure>
