Widok obiektu
Kliknij ikonę obiektu na pulpicie, aby otworzyć widok obiektu, w którym pokazane są punkty obiektu. Na pulpicie znajduje się obiekt S1D1O3, któremu się przyjrzymy.

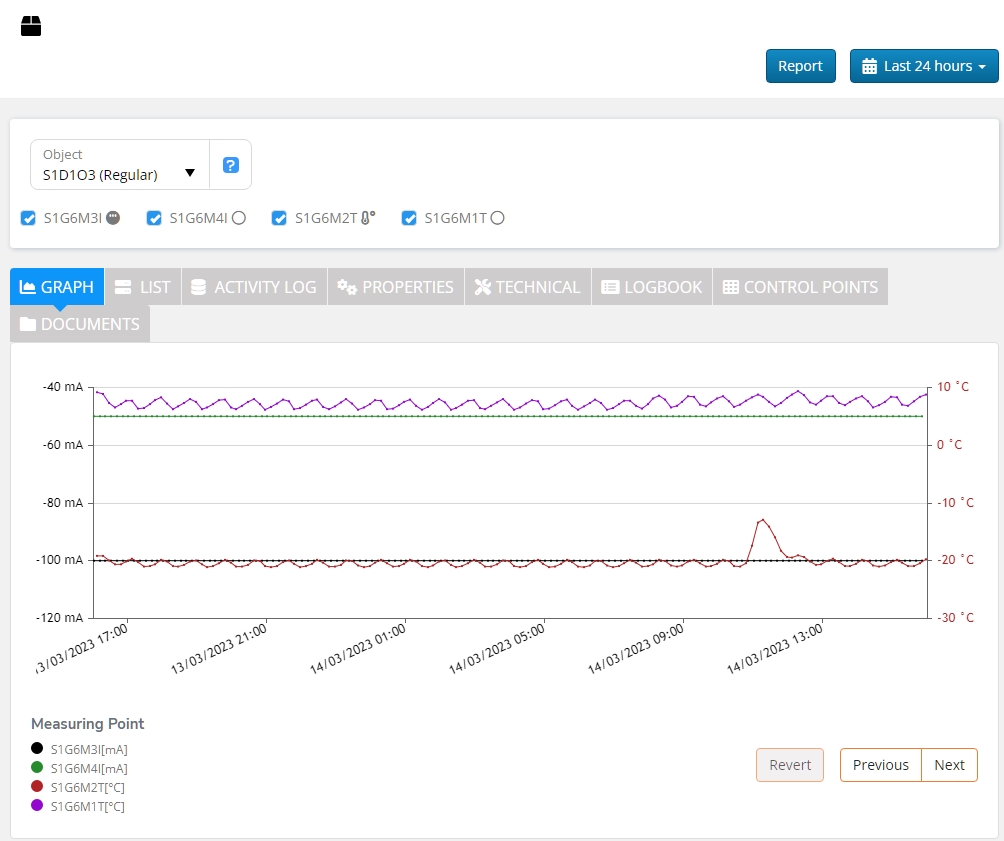

Oto widok szczegółowy obiektu S1D1O3.

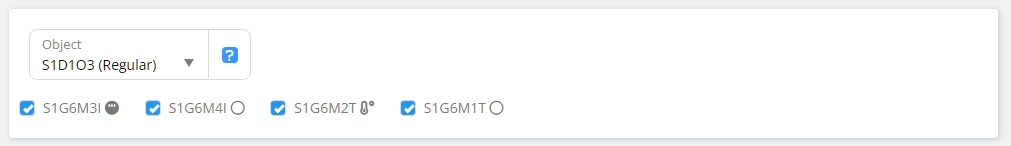

Punktami pomiarowymi w przykładzie są 2 czujniki temperatury, których nazwy kończą się na T i 2 wejścia prądowe, których nazwy kończą się na I. Ich nazwy znajdują się na górze, pod nazwą obiektu.
Widok obiektu Regular składa się z 8 zakładek “Graph”, “List”, “Activity log”, “Properties”, “Technical”, “Logbook”, “Control points” i “Documents”. Ich funkcjonalności zostały zaprezentowane w poniższych rozdziałach. W obiektach innych typów, pewne zakładki mogą nie występować.
Typy punktów
Punkty należą do obiektów. Istnieje kilka typów punktów, które przedstawiono w poniższej tabeli.
Punkt pomiarowy
Zbiera pomiary z czujnika, takiego jak czujnik temperatury w lodówce. Ikona zmienia kolor na szary, jeśli nie ma odczytów z MP. Domyślną ikonę MP można modyfikować we właściwościach MP, korzystając z właściwości „Ikona”.
Punkt transportowy
Zbiera pomiary z czujnika transportu.
Punkt kontrolny
Wymaga podpisu zgodnie z harmonogramem.
Punkt techniczny - bateria
Zbiera pomiary z czujnika baterii.
Punkt techniczny - RSSI
Zbiera pomiary z czujnika jakości transmisji radiowej.

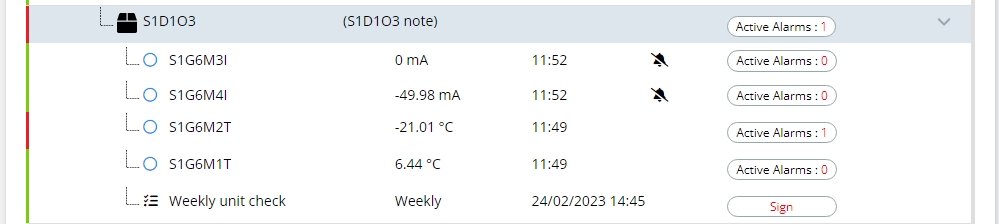

Wiersz punktu pomiarowego na pulpicie wygląda następująco:
Znajduje się tam ikona punktu, nazwa, ostatnia wartość i jej znacznik czasu oraz numer aktywnych alarmów.
Ikona przekreślonego dzwonka oznacza, że dla danego punktu alarmy są wyłączone.
Ikonę punktu można wybrać z listy dostępnych ikon.
Kolor ikony jest niebieski, gdy odczyty są odbierane prawidłowo. Zmienia ona kolor na szary, gdy nie ma żadnych odczytów. Taka sytuacja musi zostać skorygowana przez administratora.
Wiersz punktu kontrolnego na pulpicie wygląda następująco:
Jest tam ikona punktu, nazwa, typ, czas podpisania i przycisk podpisu.
Zakres widoku obiektu
Użytkownik może wybrać zakres czasu, który będzie wyświetlany, zgodnie z opisem w rozdziale Wybór zakresu czasu.
Użytkownik może również wybrać punkty pomiarowe do wyświetlenia, jak opisano w Wybór punktów pomiarowych.
Aktualny wybór punktów pomiarowych i zakresu czasowego określa zakres widoku dla wszystkich zakładek widoku obiektu. Inaczej mówiąc, w zakładkach będą widoczne tylko dane dla wybranych punktów pomiarowych, które mieszczą się w aktualnie zdefiniowanym przedziale czasu.
Wybór punktów pomiarowych

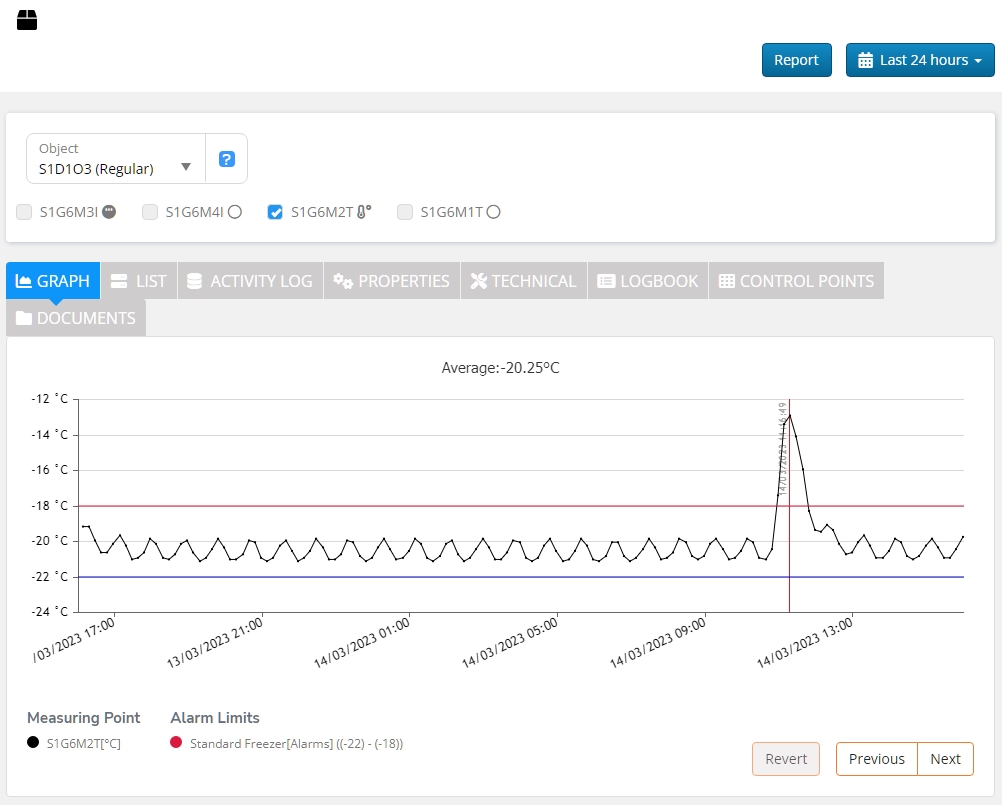

Kliknij nazwy punktów pomiarowych u góry, aby przełączyć ich widoczność. W poniższym przykładzie wybrano i widać tylko czujnik „S1G6M2T”.
Zakładka Graph (Wykres)

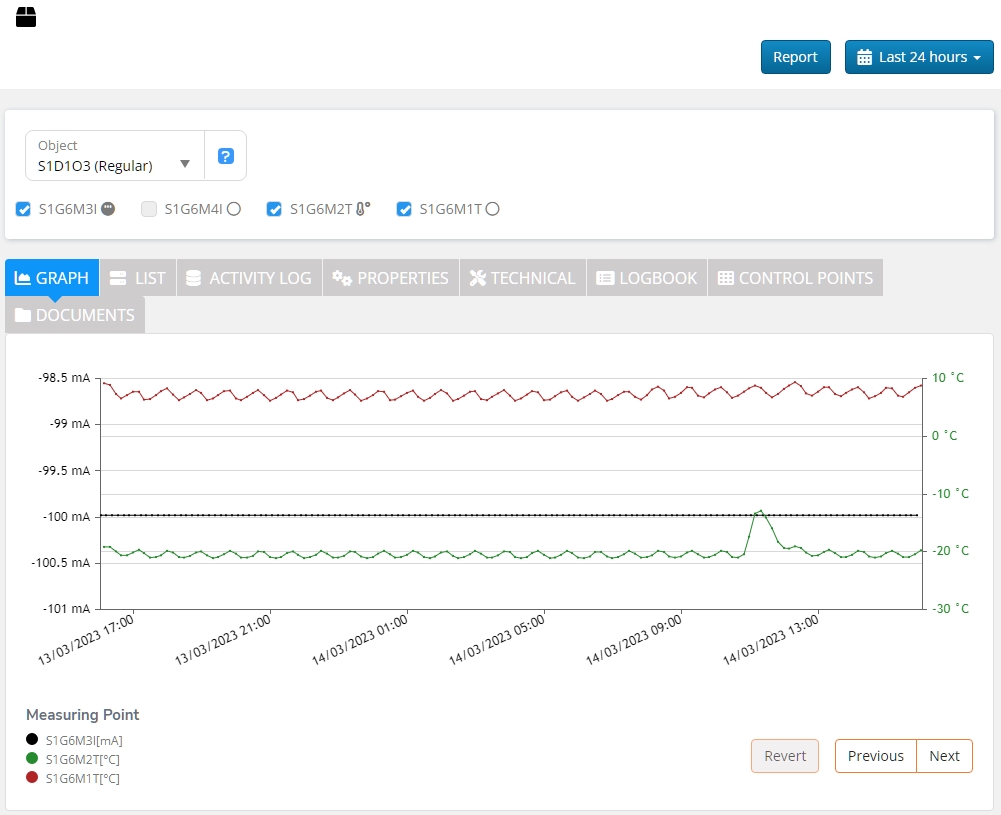

Zakładka Graph prezentuje wykresy pomiarów w czasie.

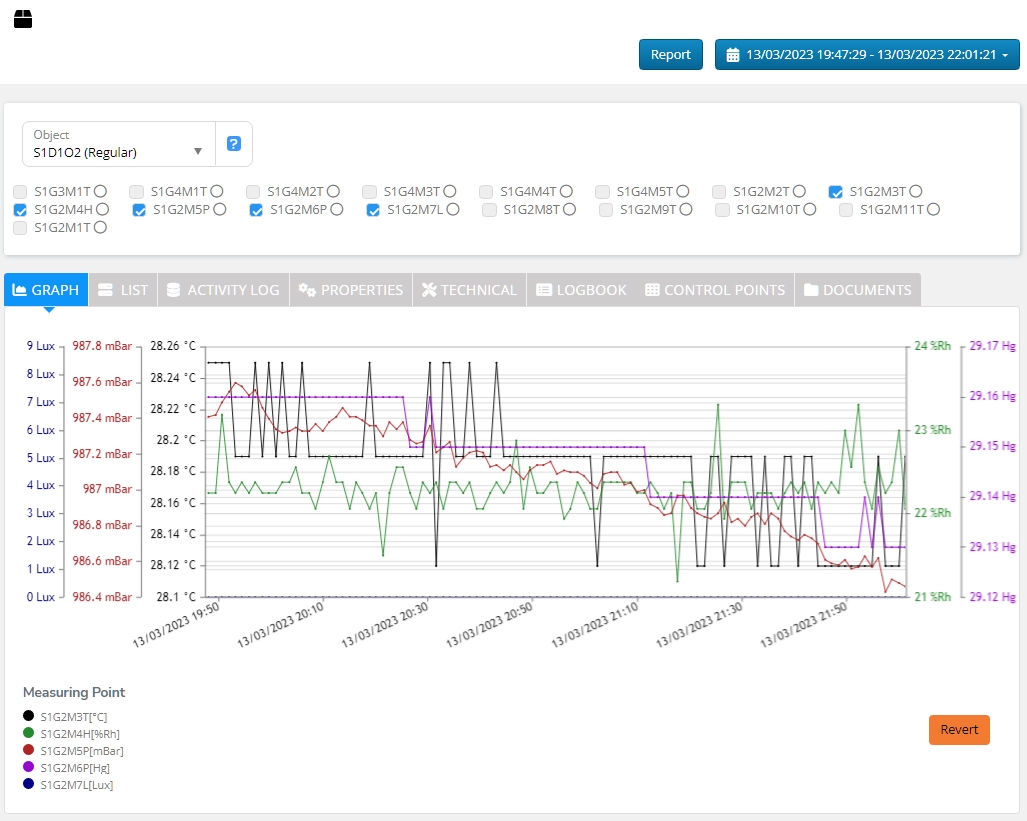

W przypadku wybrania wielu punktów pomiarowych ich wykresy mają różne kolory zdefiniowane w legendzie w dolnym lewym rogu. Istnieje również do 5 różnych skal, jeśli jednocześnie wyświetlane są różne jednostki.
Kliknij ‘Next’ lub ‘Previous’ aby przeskoczyć w czasie o jeden ekran w lewo lub w prawo.
Kliknij i przeciągnij na wykresie, aby zaznaczyć obszar, który chcesz powiększyć.
Kliknij pomarańczowy przycisk „Revert” (Przywróć) w prawym dolnym rogu, aby zamknąć widok powiększenia i powrócić do wcześniej wybranego zakresu czasu.

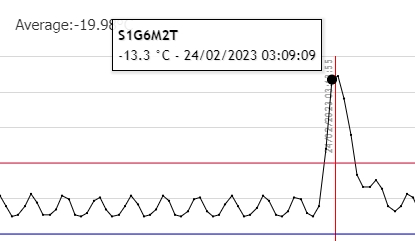

Jeśli najedziesz kursorem myszy na wykres, zostaną wyświetlone szczegóły najbliższego pomiaru.
Limity alarmowe, alarmy i średnia na wykresie jednopunktowym

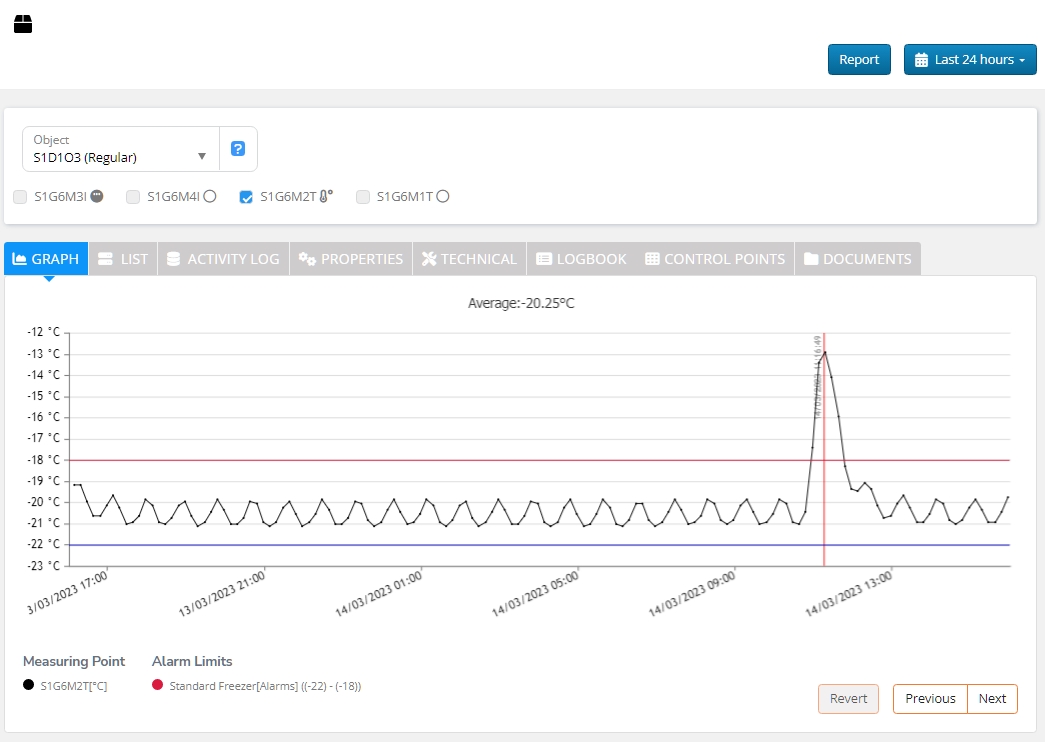

Jeżeli wybrany zostanie tylko jeden punkt pomiarowy, pokazane zostaną jego granice alarmowe i ostrzegawcze, jeśli zostały one zdefiniowane.
Górne i dolne granice alarmowe są pokazane odpowiednio jako czerwone i niebieskie linie. Limity ostrzegawcze są przedstawione w postaci żółtych linii.
Najedź kursorem nad linię alarmową, aby zobaczyć szczegóły limitu alarmu lub ostrzeżenia.
Na jednopunktowym wykresie prezentowane są także zdarzenia alarmowe, które są oznaczone czerwonymi pionowymi liniami ze znacznikami czasu.
Po wybraniu pojedynczego punktu na górze wykresu wyświetlana jest także średnia pomiaru dla danego zakresu czasu.
Zakładka List (Lista)

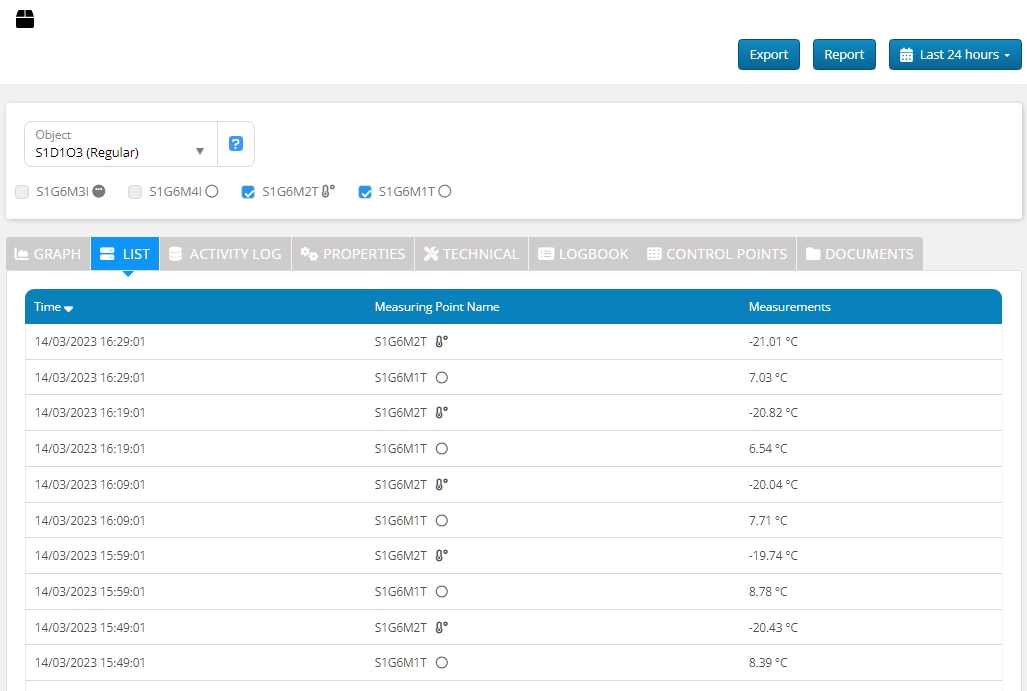

Zakładka List przedstawia tabelę wartości pomiarowych dla wybranych czujników.
Zakładka Activity log (Dziennik zdarzeń)

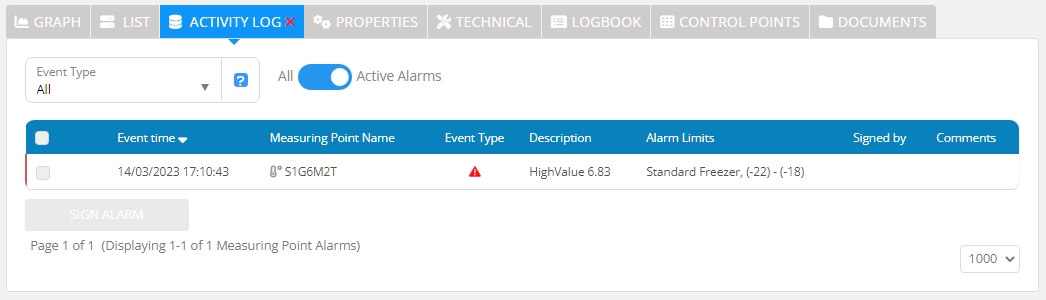

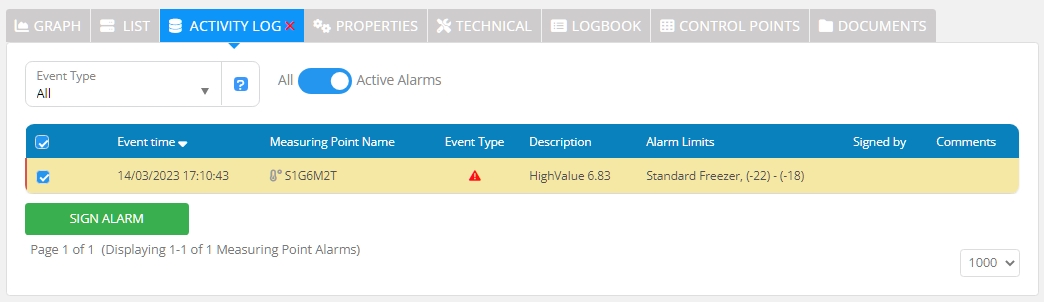

Dziennik aktywności zawiera listę zdarzeń punktów pomiarowych.
Karta Dziennik aktywności wyświetla czerwony znak x, jeśli w bieżącym zakresie widoku występują aktywne alarmy lub ostrzeżenia. Ten czerwony znak jest obecny w powyższym przykładzie.
Zdarzeniami są alarmy, ostrzeżenia, błędy komunikacji i inne zdarzenia jak np. zmiany konfiguracji punktu pomiarowego.
Zapis logu zawiera datę i godzinę zdarzenia, nazwę punktu pomiarowego, typ zdarzenia, opis, nazwę progu alarmowego, dane osób podpisujących oraz komentarze.

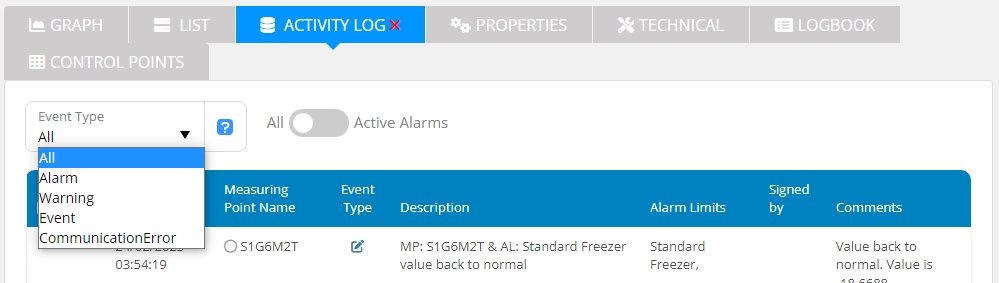

Dziennik można filtrować według typu zdarzenia, jak pokazano poniżej.
Alarmy mogą być aktywne lub nieaktywne, zgodnie z opisem w Alarmy i ostrzeżenia.
Użyj przełącznika ‘All / Active Alarms’, aby wyświetlić wszystkie typy zdarzeń lub tylko aktywne alarmy.
Użyj pola wyboru w lewej kolumnie aktywnego alarmu, aby go zaznaczyć, lub pola wyboru w górnej części lewej kolumny, aby wybrać wszystkie aktywne alarmy jednocześnie.
Kliknij ‘Sign Alarm’, aby podpisać wybrane aktywne alarmy zgodnie z opisem w Sign (Podpisz).
Zakładka Properties (Ustawienia)
W zakładce Ustawienia prezentowany jest obiekt oraz szczegóły konfiguracji punktów pomiarowych, definiowane przez administratora. Użytkownik posiadający odpowiednie uprawnienia może w nim zmieniać parametry obiektu i punktów pomiarowych. Dla zwykłego użytkownika ta zakładka jest przeznaczona tylko do odczytu.
Zakładka Technical (Techniczne)

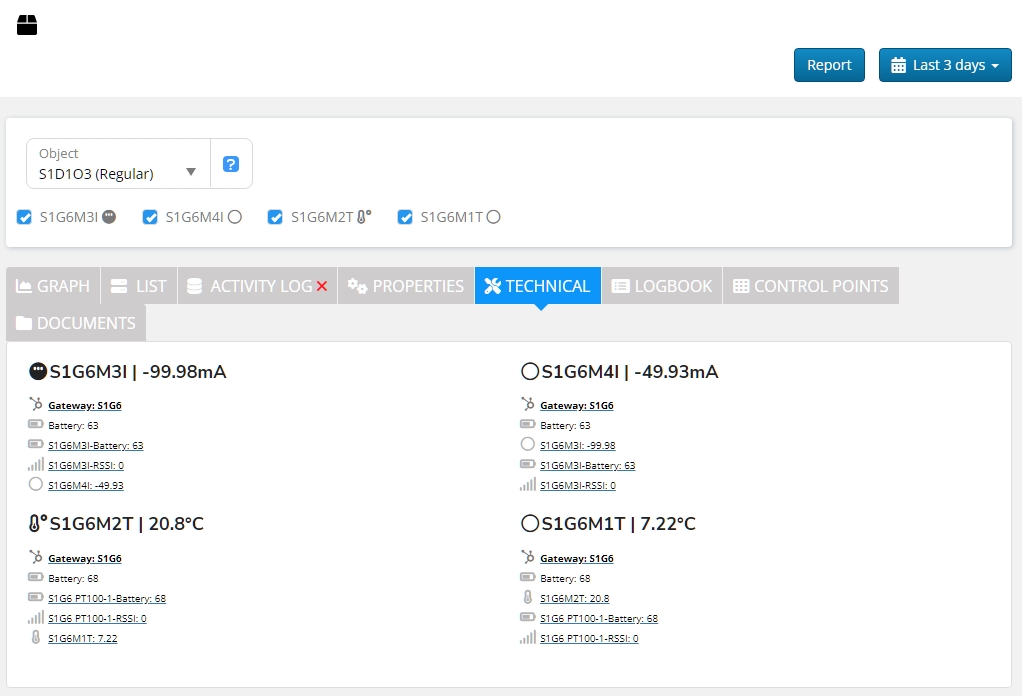

Zakładka Technical przedstawia szczegóły konfiguracji infrastruktury systemu.
Zakładka Logbook (Dziennik)

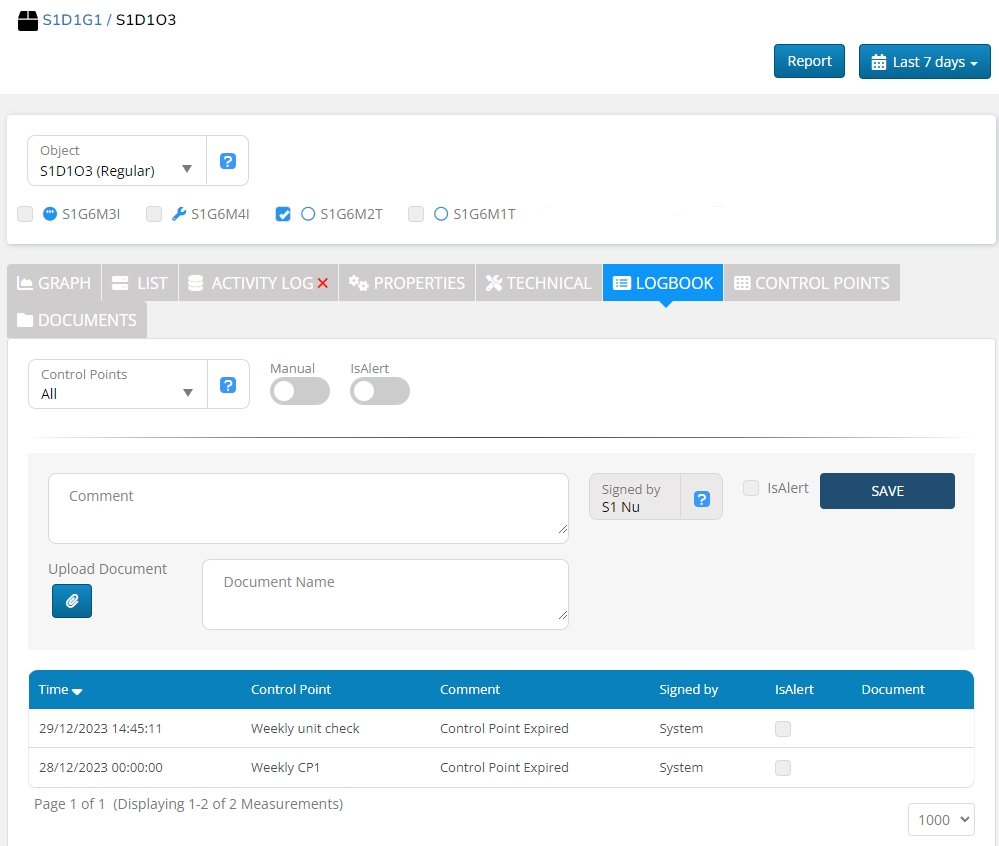

Zakładka Logbook prezentuje wpisy dotyczące punktów kontrolnych obiektu oraz zapisy użytkowników. Funkcje punktów kontrolnych opisano w Punkty kontrolne.

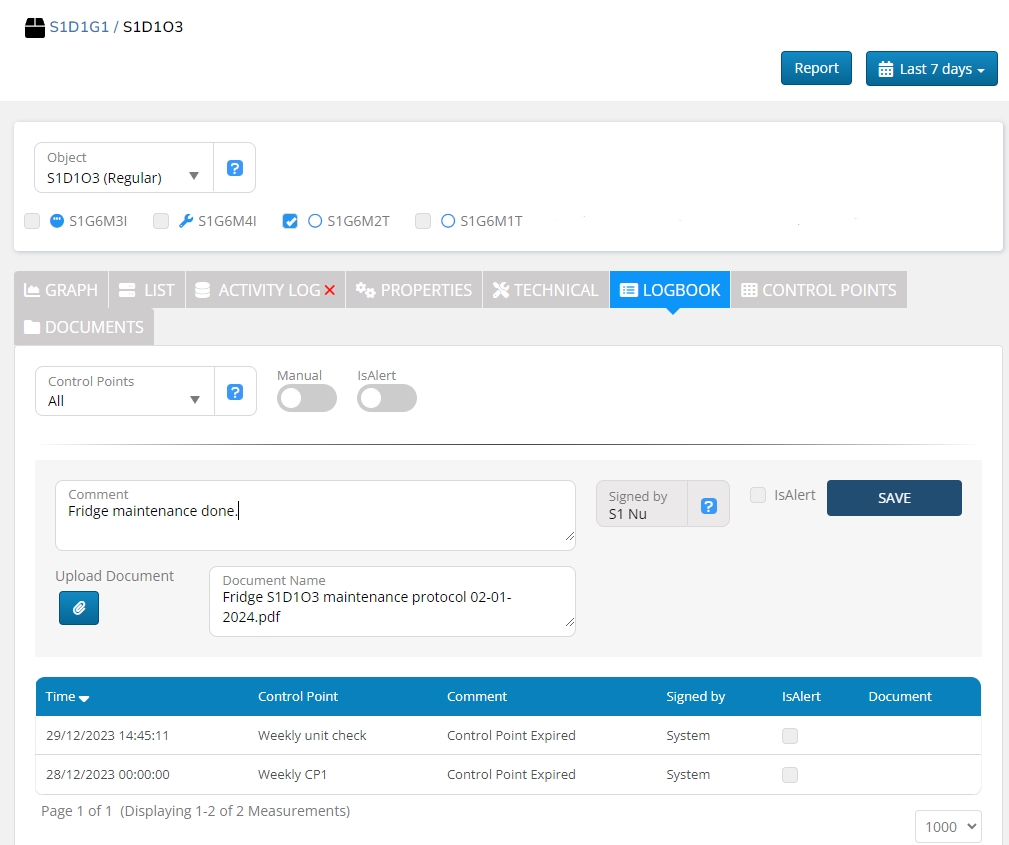

Aby utworzyć wpis, uzupełnij komentarz, w razie potrzeby załącz dokument, opcjonalnie zaznacz "IsAlert", kliknij ‘Save’ i podpisz.
Nowy wpis pojawi się na liście.
Zakładka Control points (Punkty kontrolne)

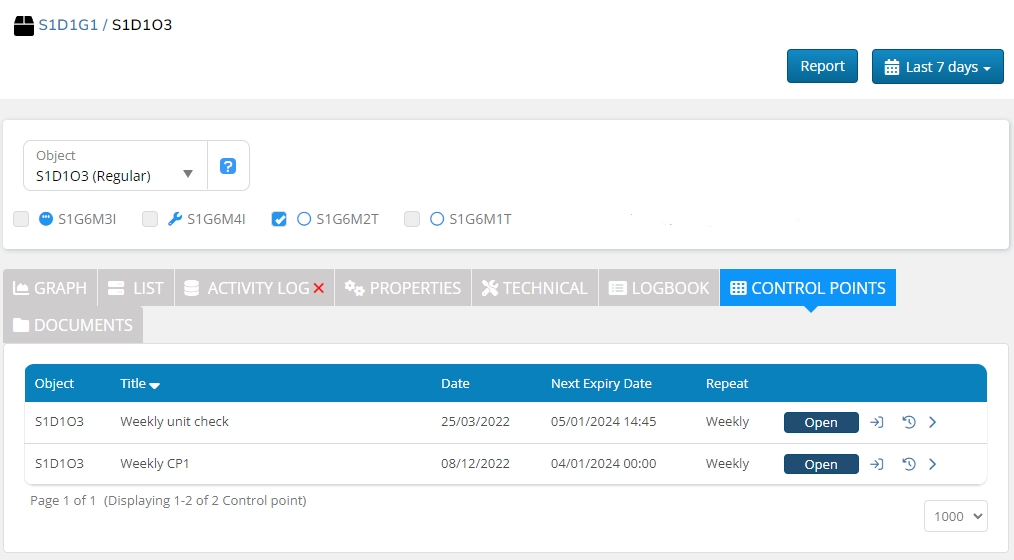

Zakładka Control points przedstawia punkty kontrolne obiektu. Obsługa punktów kontrolnych opisana jest w Punkty kontrolne.
Zakładka Documents (Dokumenty)

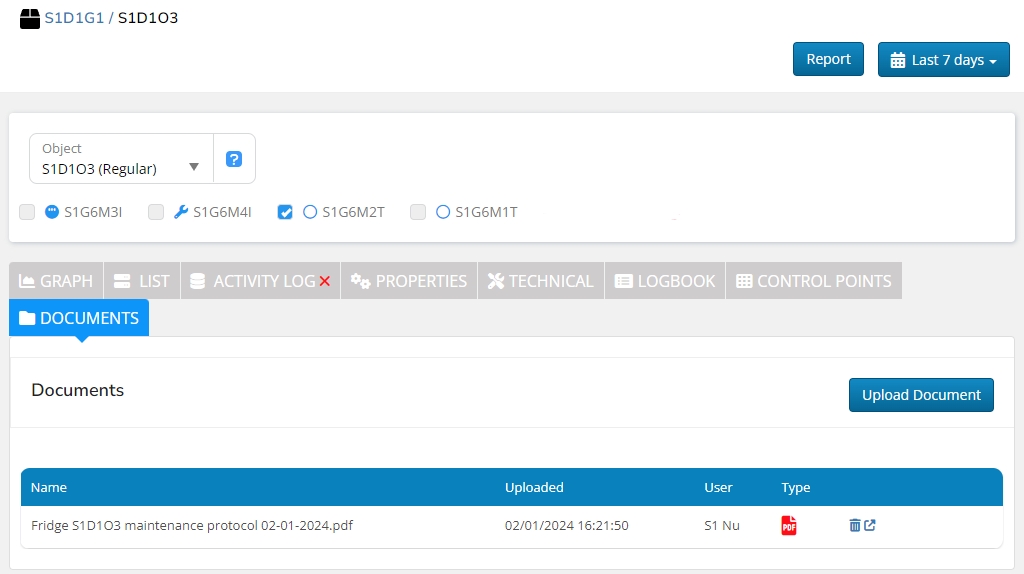

Zakładka Documents przedstawia dokumenty powiązane z obiektem. Użytkownik może załadować dowolne dokumenty związane z obiektem, np. jego instrukcje czy certyfikaty.

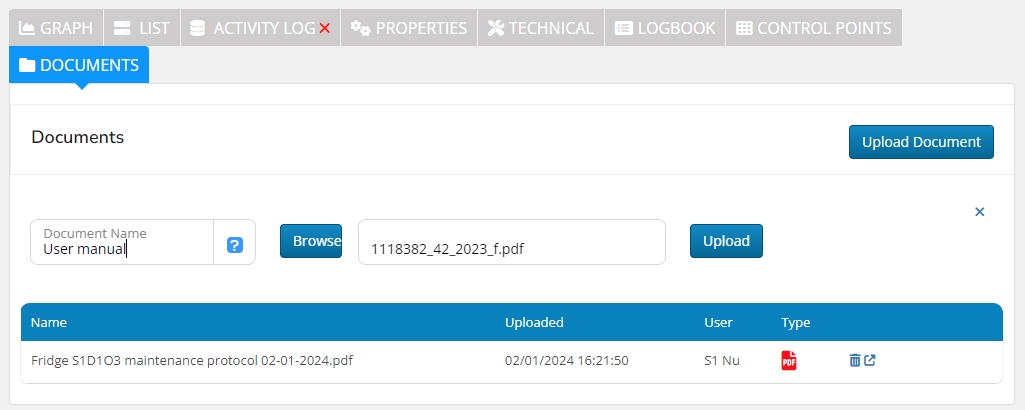

Aby przesłać dokument:
Kliknij “Upload document”.
Wprowadź nazwę dokumentu.
Kliknij “Browse” i wybierz dokument.
Kliknij “Upload” i podpisz.
Wyświetlony zostanie komunikat potwierdzający.
Kliknij “OK”.

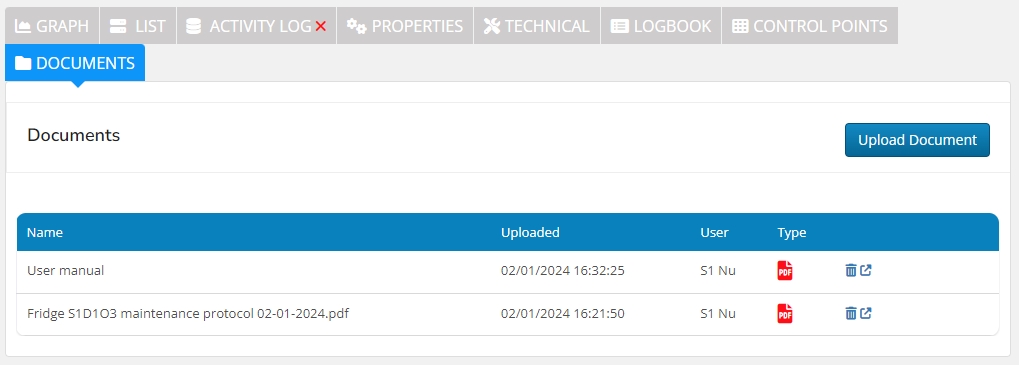

Dokument zostanie wyświetlony na liście.
Kolumny listy opisano w Documents (Dokumenty).
