Przyciski pulpitu
Przyciski stanu znajdują się w górnej części pulpitu.
Measuring Points (Punkty pomiarowe)
Przycisk “Measuring Points” prezentuje stan alarmowy czujników. Pokazuje tylko alarmy znajdujące się w zasięgu widoku użytkownika.
Jeśli jest zielony, użytkownik nie ma aktywnych alarmów. Jeśli jest koloru czerwonego, oznacza to, że użytkownik ma aktywne alarmy, a ich liczba wyświetlana jest w białym polu.

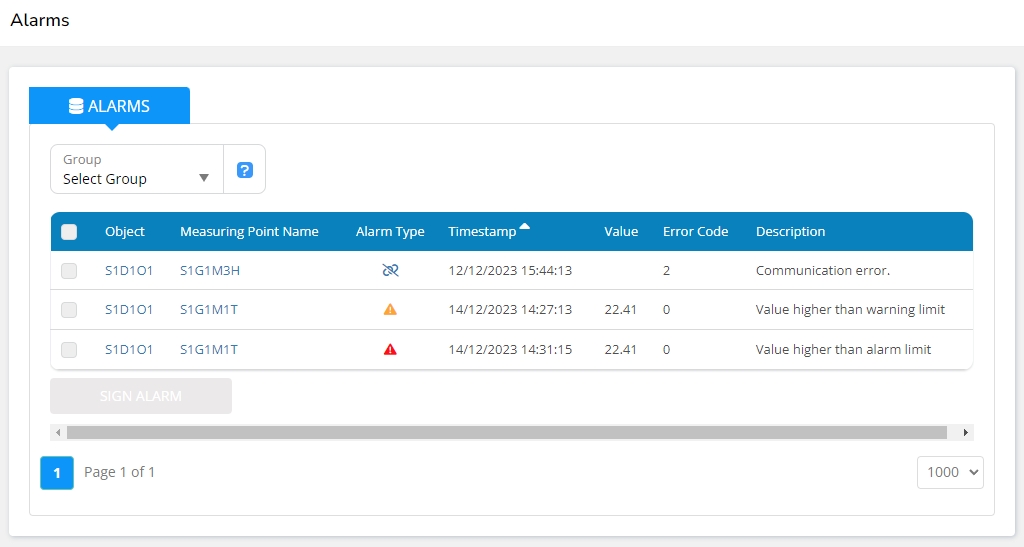

Kliknij ten przycisk, aby przejść do listy alarmów.
Control Points (Punkty kontrolne)
Przycisk “Control Points” otwiera listę punktów kontrolnych.
Punkty kontrolne opisano w rozdziale 'Control points'.
System Status (Status systemu)
Przycisk “System Status” prezentuje stan alarmowy systemu.

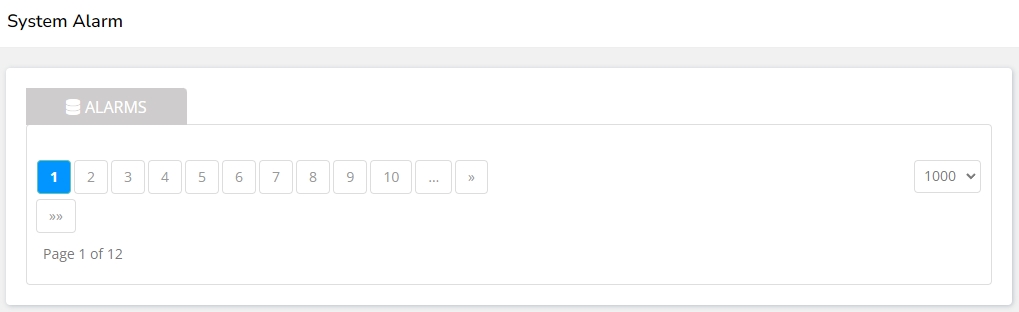

Kliknij ten przycisk, aby przejść do listy alarmów systemowych.
Aby zmienić wyświetlany przedział czasu, kliknij przycisk wyboru zakresu czasu w prawym górnym rogu, opisany w rozdziale Wybór zakresu czasu.
Przełącznik “Show technical Objects” (Pokaż obiekty techniczne)
Kliknij przycisk “Show technical Objects”, aby wyświetlić obiekty techniczne.
W obiektach technicznych znajdują się punkty pomiarowe, które dostarczają danych o napięciu baterii czy poziomach transmisji radiowej istotnych dla prawidłowego funkcjonowania infrastruktury systemowej.

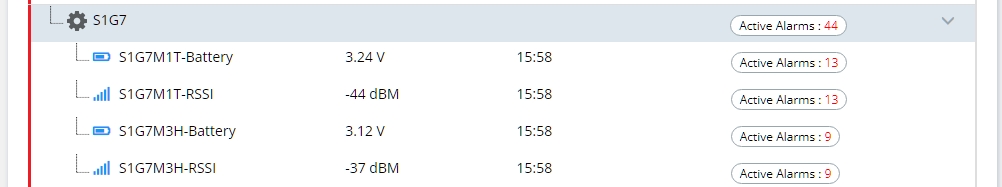

Obiekty techniczne są reprezentowane przez ikonę koła zębatego jako S1G7 poniżej.
Przełącznik “Show removed Objects” (Pokaż obiekty usunięte)
Kliknij przełącznik “Show removed Objects”, aby wyświetlić obiekty, które zostały usunięte z systemu.

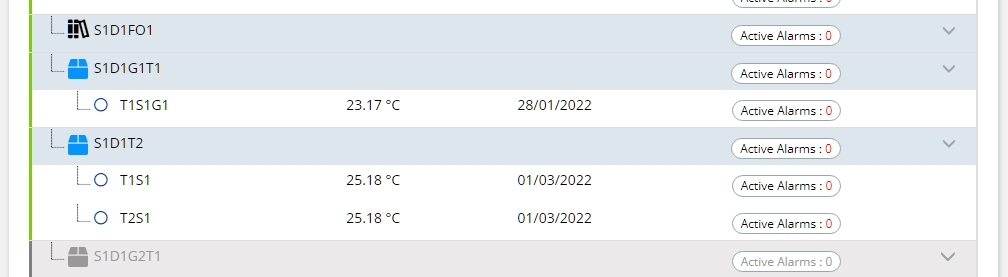

Daje to dostęp do danych historycznych zgromadzonych w systemie. Usunięte obiekty mają szarą ikonę, np. S1D1G2T1 poniżej.
