Alarmy i ostrzeżenia

System Boomerang obserwuje, czy odczyt z danego punktu pomiarowego mieści się w zadanym zakresie i generuje alarm, jeśli wartość wykracza poza ustalone limity.

Progi alarmowe

Progi alarmowe można zdefiniować jako ostrzeżenia lub alarmy.

Ostrzeżenie należy zdefiniować w granicach, które są nadal dopuszczalne, ale wykraczają poza wartości standardowe. W przypadku zaobserwowania ostrzeżeń użytkownik powinien sprawdzić sprzęt lub monitorowaną lokalizację pod kątem możliwej przyczyny odchylenia, aby zapobiec przyszłym problemom. Kontrola ta może nie być natychmiastowa, ponieważ warunki są nadal dozwolone, ale zbliżają się do wartości granicznych.

Progi alarmu należy ustawić jako maksymalne lub minimalne dopuszczalne granice zakresu. Alarm wygenerowany przez Boomerang wymaga natychmiastowej interwencji użytkownika.

Każda definicja limitu zawiera wartość minimalną i/lub maksymalną oraz filtr.

Definicja może mieć tylko jeden z progów lub oba progi - minimalny i maksymalny.

Filtr to liczba kolejnych odczytów przekraczających limit, które nie wywołują alarmu. Jeżeli odczyt powraca do wartości dozwolnych, to licznik filtra odczytów jest ponownie ustawiany na wartość początkową.

Jeżeli istnieje punkt pomiarowy, który odczytuje temperaturę co 5 minut z minimalnym limitem ustawionym na +2°C i filtrem równym 2, uruchomi on alarm po zarejestrowaniu 3 kolejnych odczytów poniżej +2°C. Alarm zostanie uruchomiony 15 minut po pierwszym odczycie poniżej +2°C.

Różnice pomiędzy alarmami i ostrzeżeniami

Zarówno ostrzeżenia, jak i alarmy definiowane są w ten sam sposób. Różnice między nimi są następujące:

• ostrzeżenia są zaznaczone na żółto i wyłączają się automatycznie, gdy odczyty powrócą do dopuszczalnych wartości,

• alarmy są zaznaczone na czerwono i aby je dezaktywować, muszą zostać podpisane przez użytkownika. Pozostaną aktywne, nawet jeśli odczyty powrócą do normy.

Opis poniżej odnosi się wyłącznie do alarmów, ale dotyczy również ostrzeżeń. Ostrzeżenia są wymieniane tylko wtedy, gdy różnią się od alarmów.

Prezentacja alarmu

Aktywne alarmy są wyświetlane na pulpicie. Jeżeli nie ma aktywnych alarmów, pole Measuring Points (Punkty Pomiarowe) ma kolor zielony.

Kkolor pola Measuring Points zmienia się na żółty, jeśli występuje aktywne ostrzeżenie i nie ma aktywnego alarmu. Jeśli jest aktywny alarm, kolor pola Measuring Points zmienia się na czerwony. Liczba aktywnych alarmów jest wyświetlana pośrodku pola Measuring Points.

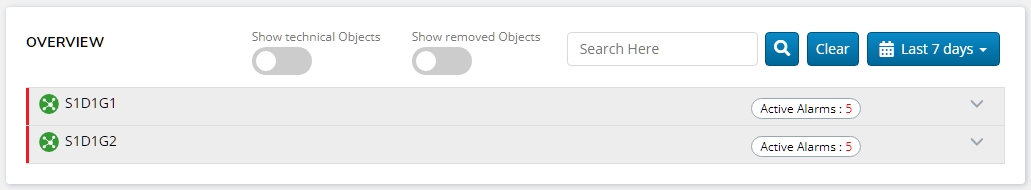

Dodatkowo lewa krawędź pola grupy, w której znajdują się aktywne alarmy, zmienia się na kolor czerwony, a w prawym polu wyświetlana jest liczba aktywnych alarmów.

W poniższym przykładzie, w każdej z dwóch widocznych grup istnieje po pięć aktywnych alarmów.

Lista alarmów

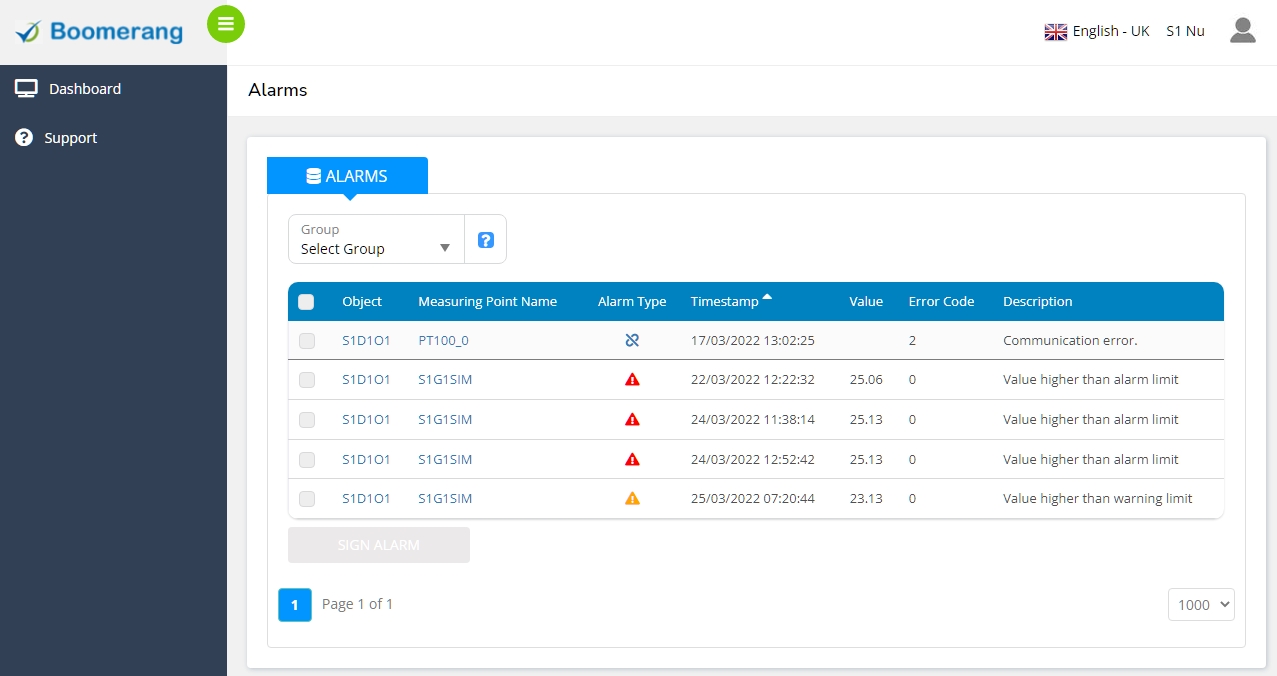

Aby sprawdzić źródło alarmu, kliknij „Measuirng Points” na pulpicie , aby otworzyć listę „Alarms” (Alarmy).

Aktywne alarmy są widoczne także w widoku obiektu w Zakładka Activity log (Dziennik zdarzeń).

Wysyłanie alarmów

System Boomerang może poinformować użytkownika o zdarzeniu alarmowym poprzez e-mail, SMS, połączenie głosowe, powiadomienie z aplikacji lub kombinację tych metod.

Przy wykorzystaniu modułu Relay Box (P/N CG1018) może sygnalizować alarm uruchamiający światło stroboskopowe lub inny rodzaj urządzenia alarmowego.

Dostępny jest także moduł o nazwie Web Panel (P/N WPAN-CTRLR), który umożliwia wyświetlanie stanu punktów pomiarowych na monitorze.

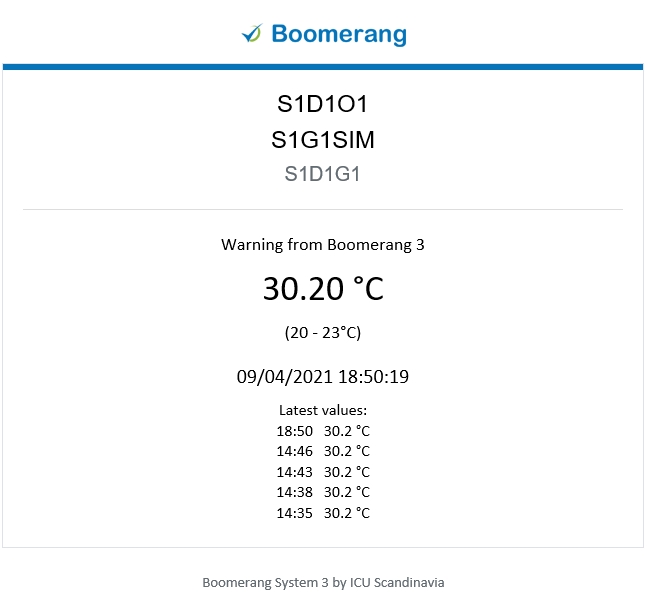

Email alarmowy

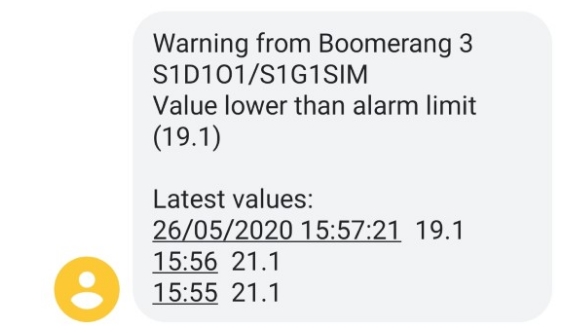

SMS alarmowy

Web Panel

Podpisywanie alarmu

Alarm pozostaje aktywny do czasu podpisania go przez użytkownika.

Przed podpisaniem należy wykonać czynności korygujące, które spowodują powrót wartości mierzonej do dopuszczalnych wartości.

Po dokonaniu korekty należy podpisać alarm.

Alarm można podpisać zAlarmy i ostrzeżenia lub alternatywnie z Zakładka Activity log (Dziennik zdarzeń).

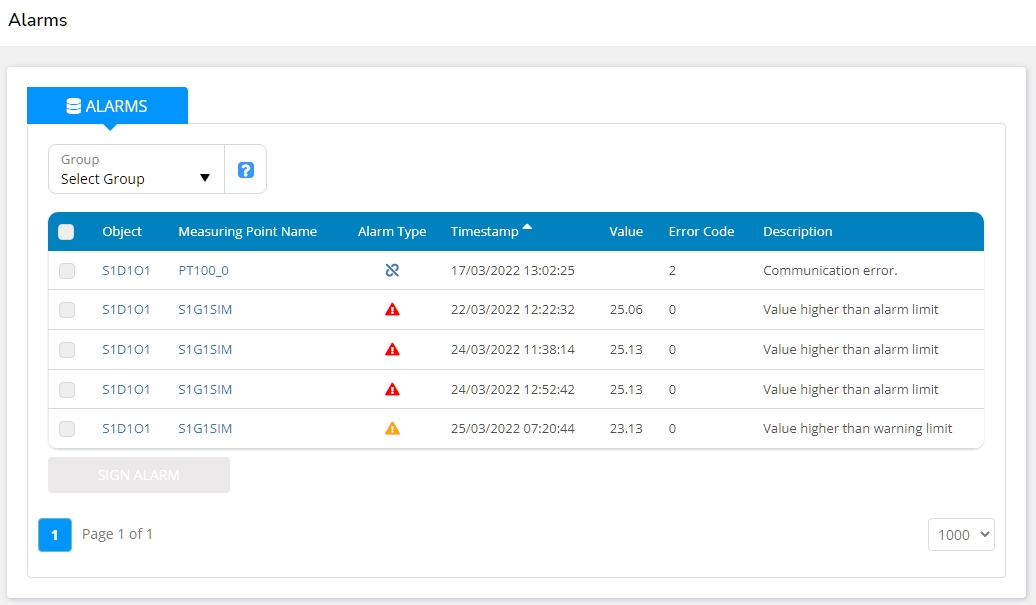

Kliknij przycisk Measuring Points znajdujący się na pulpicie, aby otworzyć Alarmy i ostrzeżenia.

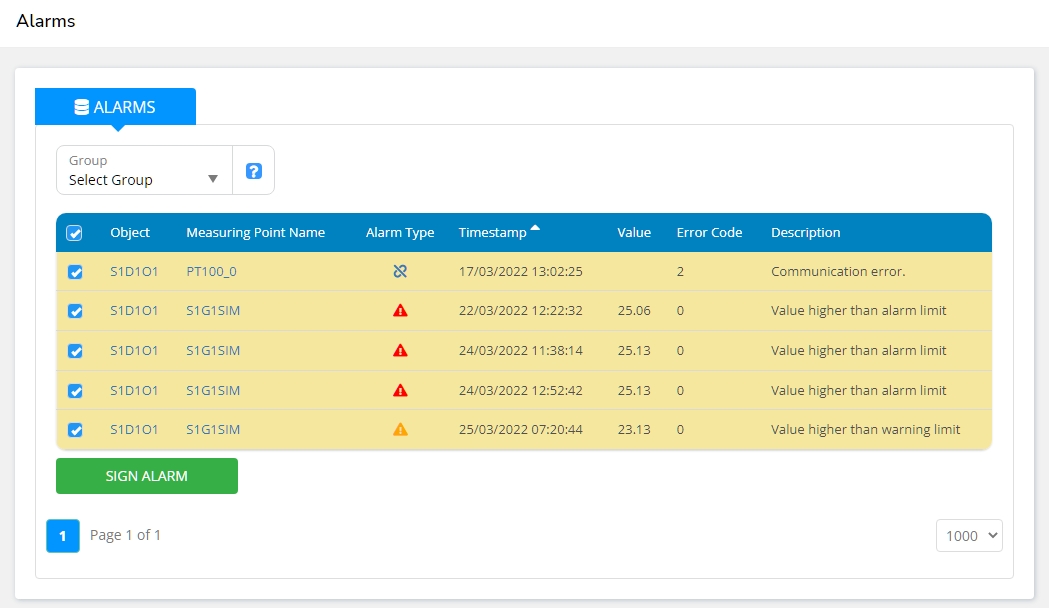

Kliknij pole wyboru na górze kolumny pól wyboru, aby wybrać wszystkie zdarzenia alarmowe i podpisać je jednocześnie.

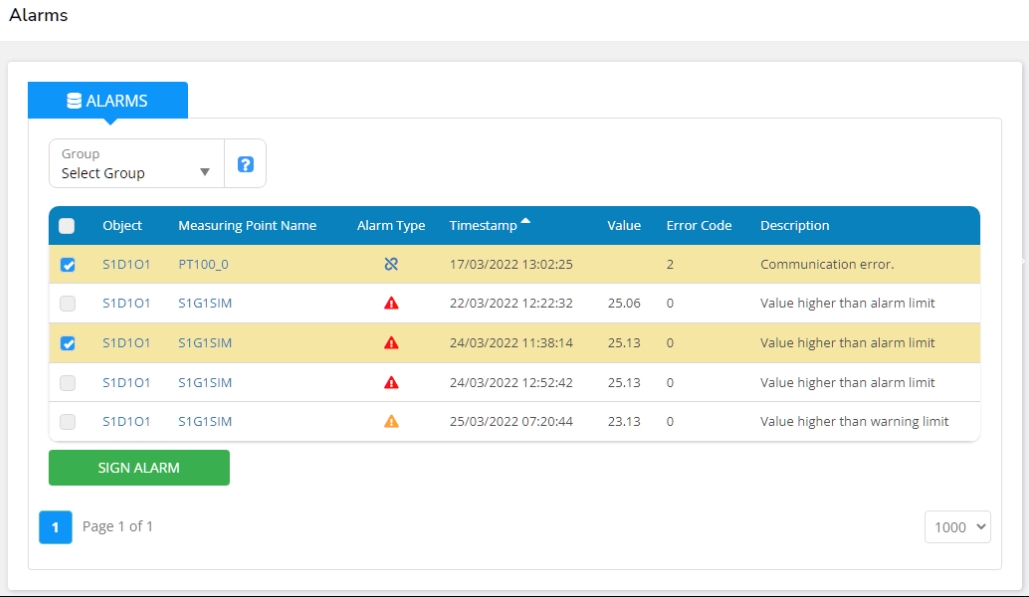

Kliknij pole wyboru w wierszu alarmu, aby wybrać pojedyncze zdarzenie alarmowe, które chcesz podpisać.

Kliknij przycisk ‘Sign Alarm’ i wykonaj Sign (Podpisz).

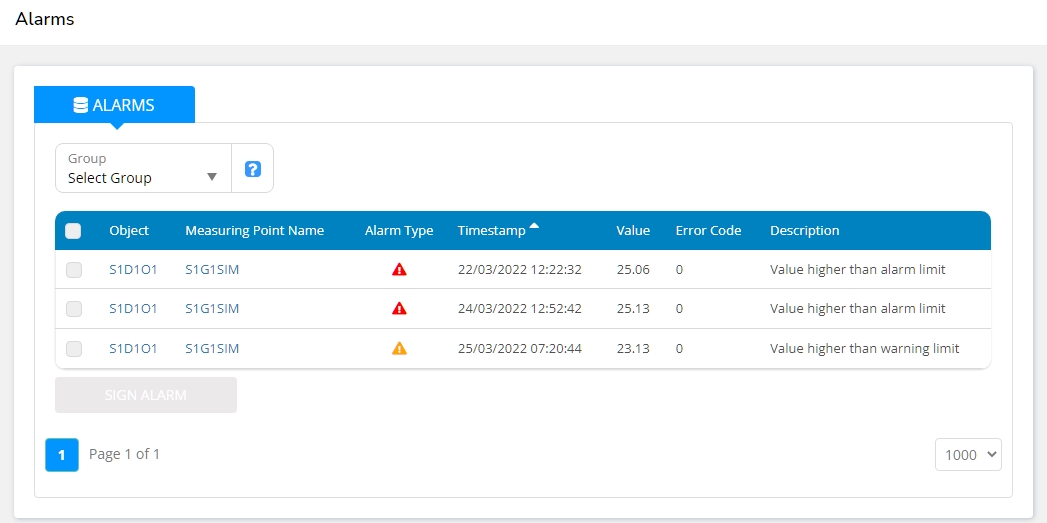

Podpisane zdarzenia alarmowe znikną z listy aktywnych zdarzeń i zostaną przeniesione na listę zdarzeń "All" (Wszystkie). Lista aktywnych zdarzeń po podpisaniu dwóch wybranych alarmów wygląda jak poniżej.

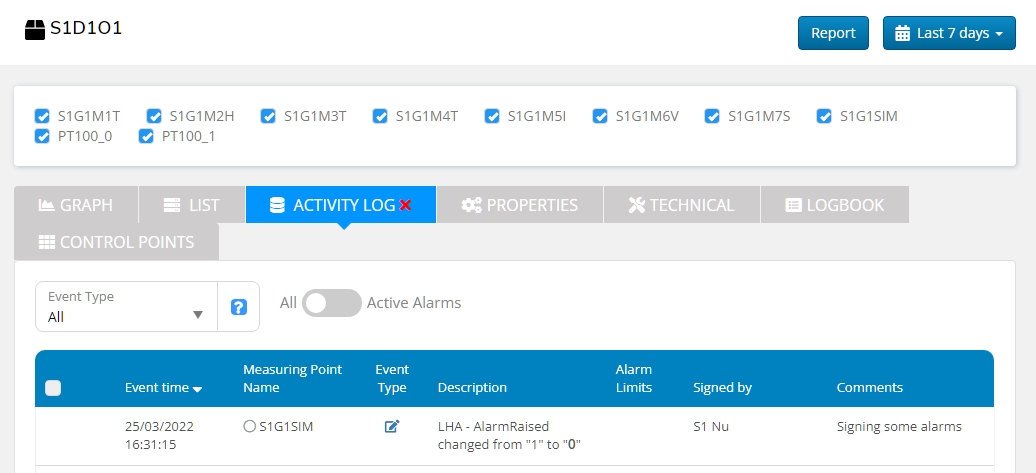

Podpisane alarmy są widoczne także w widoku obiektu w Zakładka Activity log (Dziennik zdarzeń).

Ostrzeżenia są automatycznie podpisywane przez system, gdy odczyt powróci do dopuszczalnych wartości.
