Objektvy
Klicka på en objektikon i instrumentpanelen för att öppna dess objektvy där objektpunkterna visas. I Dashboard finns ett S1D1O3 objekt som vi ska titta på.
Här är S1D1O3-objektvyn.
Mätpunkterna i exemplet är 2 temperaturgivare vars namn slutar på T och 2 strömingångar som slutar på I. Deras namn är listade överst, under objektnamnet.
Objektvyn har 8 flikar som heter "Graph", "Lista", "Aktivitetslogg", "Egenskaper", "Teknisk", "Loggbok", "Kontrollpunkter" och "Dokument". Deras funktioner presenteras i kapitlen nedan.
Punkttyper
Punkter tillhör objekt. Det finns olika punkttyper som visas i tabellen nedan.
Artikel
Ikon
Beskrivning
Mätpunkt
Samlar in mätningar från en sensor som en temperatursensor i ett kylskåp. Ikonen ändrar färg till grått om det inte finns några avläsningar från MP. Standarden MP-ikonen kan ändras i MP-egenskaper med hjälp av "Icon"-egenskapen.
Transportpunkt
Samlar in mätningar från en transportsensor.
Kontrollpunkt
Kräver signering enligt schema.
Teknisk punkt - batteri
Samlar in mätningar från en batterisensor.
Teknisk punkt - RSSI
Samlar in mätningar från en radiokvalitetssensor.
Mätpunktsraden i Dashboard ser ut så här:
Det finns punktikonen, namnet, det senaste värdet och dess tidsstämpel och aktiva larmnummer.
Den överkryssade klockikonen indikerar att larm är inaktiverade för en given punkt.
Punktikonen kan väljas från en lista över tillgängliga ikoner. Ikonens färg är blå när avläsningarna tas emot korrekt.
Den ändras till grå när det inte finns några avläsningar. Ett sådant villkor måste korrigeras av handläggaren.
Kontrollpunktsraden i dashboard ser ut så här:
Det finns punktikonen, namnet, typen, tiden för att signera och signera knappen.
Objektvy omfattning
En användare kan välja tidsintervallet som ska visas enligt beskrivningen i Val av tidsintervall.
En användare kan också välja de mätpunkter som ska visas enligt beskrivningen iObjektvy.
Det aktuella urvalet av mätpunkter och tidsintervall definierar vyomfånget för alla objektvyflikar. Med andra ord visar flikarna endast data för de valda mätpunkterna som ligger inom det för närvarande definierade tidsintervallet.
Val av mätpunkter
Klicka på mätpunktsnamnen överst för att växla deras synlighet. Endast “S1G6M2T” sensor är vald och synlig i exemplet nedan.
Fliken Graf
Fliken "Graf" visar mätningarnas diagram i tid.
Om de flera mätpunkterna är valda, har deras diagram olika färger definierade i förklaringen i det nedre nedre vänstra hörnet. Det finns även upp till 5 olika skalor om olika enheter visas samtidigt.
Klicka på "Nästa" eller "Föregående" för att hoppa en skärm åt vänster eller höger i tid.
Klicka och dra i diagrammet för att markera området du vill zooma in.
Klicka på orange "Revert" i det nedre högra hörnet för att stänga zoomvyn och återgå till tidigare valt tidsintervall.
Om du för muspekaren över diagrammet visas detaljerna för den närmaste mätningen.
Larmgränser, larm och medelvärde på en enda punktsgraf
Om endast en enstaka mätpunkt väljs visas dess larm- och varningsgränser, om de är definierade.
De övre och nedre larmgränserna visas som röda respektive blå linjer. Varningsgränserna visas som gula linjer. För sakta muspekaren (hovra) ovanför larmlinjen för att se larm- eller varningsgränsdetaljer.
En graf med en enda punkt visar också larmhändelser som indikeras med röda vertikala linjer med tidsstämplar.
Med en enda punkt vald visas också mätningens medelvärde för tidsintervallet ovanpå grafen.
Fliken Lista
Listfliken visar mätvärdestabellen för de valda sensorerna.
Fliken Aktivitetslogg
Aktivitetsloggen innehåller en lista över mätpunktshändelser.
Fliken Aktivitetslogg visar ett rött x-märke om det finns några aktiva larm eller varningar i det aktuella vyn. Detta röda märke finns i exemplet ovan.
Händelserna är larm, varningar, kommunikationsfel och andra händelser som t.ex. ändringar av mätpunktskonfiguration.
Loggposten innehåller händelsens datum och tid, mätpunktsnamn, händelsetyp, beskrivning, larmgränsnamn, signeringspersoners detaljer och kommentarer.
Loggen kan filtreras efter händelsetyp som visas nedan.
Larmen kan vara aktiva eller inaktiva enligt beskrivning i Larm och varningar.
Använd omkopplaren "Alla / Öppna larm" för att visa alla händelsetyper eller bara aktiva larm.
Använd en kryssruta i kolumnen längst till vänster i ett aktivt larm för att markera det eller en kryssruta överst i kolumnen längst till vänster för att välja alla aktiva larm samtidigt.
Klicka på "Signera Alarm" för att signera valda aktiva larm enligt beskrivningen i Signera.
Fliken Egenskaper
Fliken Egenskaper presenterar objektet och mätpunkters konfigurationsdetaljer som ställs in av administratören. En användare med tillräckliga rättigheter kan ändra objekt- och mätpunktsparametrarna där. Den här fliken är skrivskyddad för en normal användare.
Fliken Teknisk
Fliken Tekniskt visar infrastrukturkonfigurationsdetaljerna.
Fliken Loggbok
Fliken Loggbok presenterar loggarna från objektkontrollpunkter och poster som sparats av användarna. Kontrollpunkternas funktioner beskrivs i Kontrollpunkter.
För att skapa en post, fyll i kommentaren, bifoga ett dokument om det behövs, markera det med "IsAlert", klicka på "Spara" och signera.
Den nya posten visas i listan.
Fliken Kontrollpunkter
Fliken Kontrollpunkter visar objektets kontrollpunkter. Hanteringen av kontrollpunkterna beskrivs i Kontrollpunkter.
Fliken Dokument
Fliken Dokument presenterar objektdokumenten. En användare kan ladda upp alla dokument som är relaterade till objektet, t.ex. dess manualer eller certifikat.
Så här laddar du upp ett dokument:
Klicka på "Ladda upp dokument".
Ange dokumentnamn.
Klicka på "Bläddra" och välj dokumentet.
Klicka på "Ladda upp" och signera.

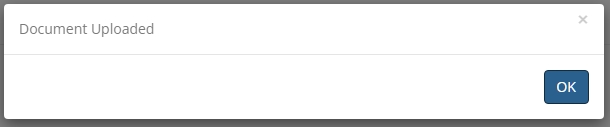

Ett bekräftelsemeddelande visas.
Klicka på "OK".
Dokumentet visas i listan.
Listkolumnerna beskrivs i Dokument.
